Klassendiagramm und OOP

Klassendiagramm

Was bedeutet überladen?

Beim überladen einer Methode werden mehrere Methoden gleichen Namens innerhalb einer Klasse definiert, die sich durch ihre Parameterlisten unterscheiden.

-> Methode hat den selben Namen, aber verschiedene Parameter!

Was bedeutet überschreiben?

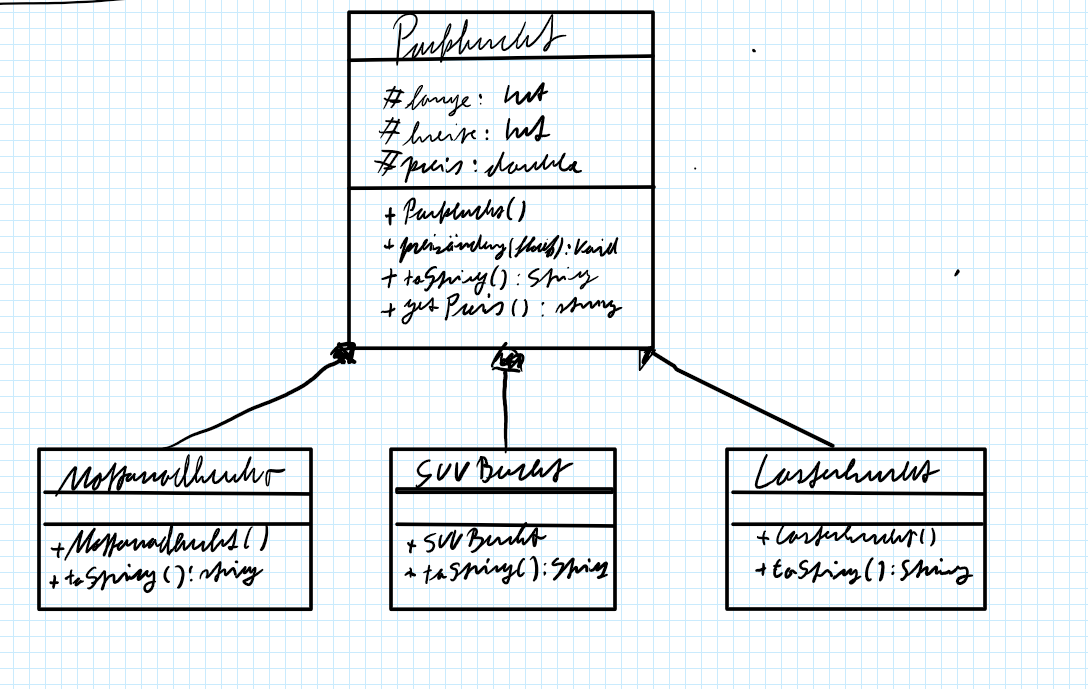

Beim überschreiben einer Methode wird eine Methode der Basisklasse in der abgeleiteten Klasse neu definiert. Die Parameterliste ändert sich dabei nicht. Hier wird die Methode "toString" überschrieben, indem in jeder abgeleiteten Klasse der jeweilige Typ mit angegeben wird.

-> Methode wird in Unterklasse überschrieben!

Was bedeuten die Zugriffsparameter

- : private -> Also nur innerhalb der eigenen Klasse verfügbar
# : protected -> Sind ausschließlich innerhalb ihrer Klasse und der von ihnen abgeleiteten Klassen verwendbar
+ : public -> Unterliegen keinen Zugriffsbeschränkungen

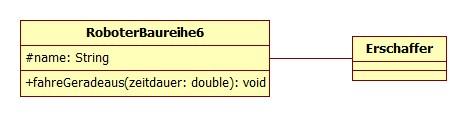

Was ist eine Assoziation

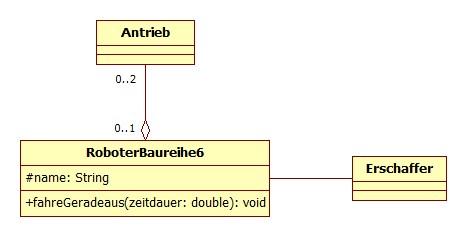

Was ist eine Aggregation

Wird statt einer Assoziation verwendet, wenn es sich um eine Teil-Ganzes Beziehung handelt
Zusammensetzung wird Multiplizität genannt

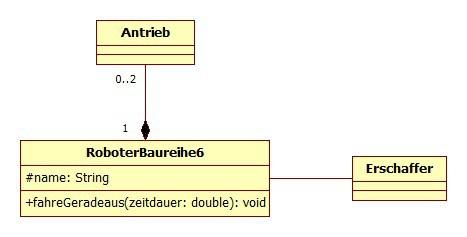

Komposition

Bei einer Komposition stehen zwei Klassen nicht nur in einer Teil-Ganzes Beziehung sondern das "Teil" existiert ohne das "Ganze" auch nicht. (Existenzabhängigkeit)
Die Multiplizität muss auf der Seite des Ganzen zwangsläufig 1 sein

Was bedeutet {abstract} im Klassendiagramm

Abstrakte Klassen sind nicht vollständig - man kann davon keine Objekte direkt erzeugen
Sie dienen als Grundlage für andere Klassen (Basisklassen)
Können abstrakte Methoden enthalten, nur deklariert aber nicht implementiert

Was bedeutet {static} im Klassendiagramm

Statische Mitglieder (Attribute oder Methoden) gehören zur Klasse, nicht zu einzelnen Objekten
Man kann sie verwenden um ein Objekt zu erzeugen.

Aufgaben

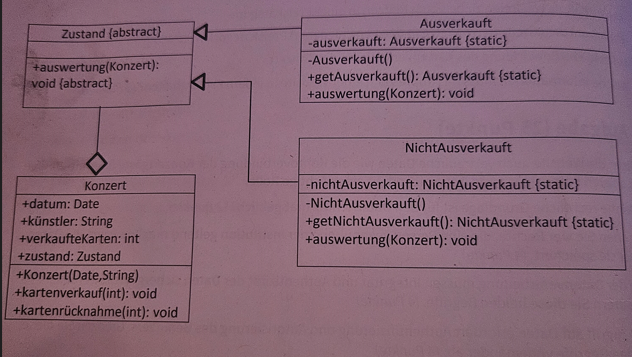

Die Methode "getAusverkauft" ist folgendermaßen implementiert:

public static Ausverkauft getAusverkauft()
{
  falls ausverkauft = null
    ausverkauft = new Ausverkauft()
  rueckgabe ausverkauft
}

public static Ausverkauft getAusverkauft()
{
  falls ausverkauft = null
    ausverkauft = new Ausverkauft()
  rueckgabe ausverkauft
}

Erläutern Sie hieran die Besonderheiten der Singleton-Klasse "Ausverkauft"

Die Methode sorgt dafür das nur ein einziges Objekt der Klasse Ausverkauft existiert.
Wenn noch keins da ist, wird es erstellt.
Danach wird immer dieses eine Objekt zurückgegeben
-> Das nennt man Singleton-Pattern

Warum ist diese Methode "static"?

Die Methode kann man ohne Objekt aufrufen, also es muss kein Objekt instanziiert werden
Sie gehört zur Klasse selbst, nicht zu einem Objekt

Ausverkauft a = Ausverkauft.getAusverkauft();

Das ist wichtig, weil man ja noch gar kein Objekt hat, bevor man diese Methode aufruft.

Implementieren Sie einen Konstruktor der Klasse "Konzert", der u.a. die Zahl der verkauften Karten auf 0 und den Zustand auf "nichtAusverkauft" setzt.

public Konzert(datum Date, küenstler String)
{
  this.datum = datum,
  this.kuenstler = kuenstler,
  this.verkaufteKarten = 0,
  this.Zustand = NichtAusverkauft.getNichtAusverkauft()
}

Implementieren Sie die Methode "auswertung" der Klasse "nichtAusverkauft". Diese prüft, ob für das betreffende Konzert mehr als 1000 Karten verkauft werden wurden. In diesem Fall setzt sie den Zustand des Konzerts auf "Ausverkauft".

Public void auswertung(Konzert konzert)
{
  wenn konzert.verkaufteKarten > 1000
    konzert.Zustand = Ausverkauft.GetAusverkauft()
}

Implementieren Sie die Methode "kartenverkauf", der die Zahl der verkauften Karten erhöht und anschließend eine Auswertung des Zustands auslöst.

public void kartenverkauf(int anzahl)
{
  verkaufteKarten = verkaufteKarten + anzahl
  zustand.auswertung(this) // this, weil wir uns in der Klasse "Konzert" befinden.
}

Implementieren Sie die folgende Funktion, die die Anzahl ausverkaufter Konzerte bestimmt.

public int anzahlAsuverkaufterKonzerte (Konzert[] liste)
{
  zaehler = 0
  fuer alle Konzert in liste
    falls konzert.zustand hatTyp Ausverkauft
      zaehler = zaehler + 1
}

__________________

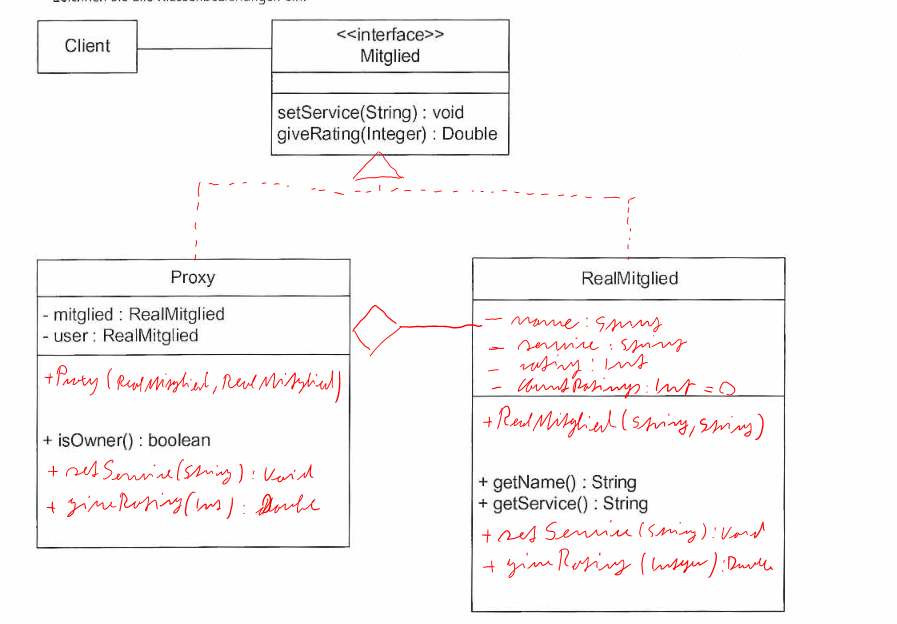

Ergänzen Sie das folgende unvollständige UML-Klassendiagramm nach den folgenden Vorgaben.

Die Klasse "RealMitglied" soll die nur klasseninternen sichtbaren Instanzvariablen "name", "service", "rating", und "countRatings" beinhalten.
Der öffentliche Konstruktor der Klasse "RealMitglied" soll zwei Übergabeparameter haben, mit denen "name" und "service" initialisiert werden.
Der öffentliche Konstruktor der klasse "Proxy" soll zwei "RealMitglied"-Objekte übergeben bekommen und diese mit diese mit den Referenzen "mitglied" und "user" verknüpfen.
Die Klassen "Proxy" und "RealMitglied" sollen beide das Interface Mitglied implementieren.
Zeichen Sie alle Klassenbeziehungen ein:

----------------------------

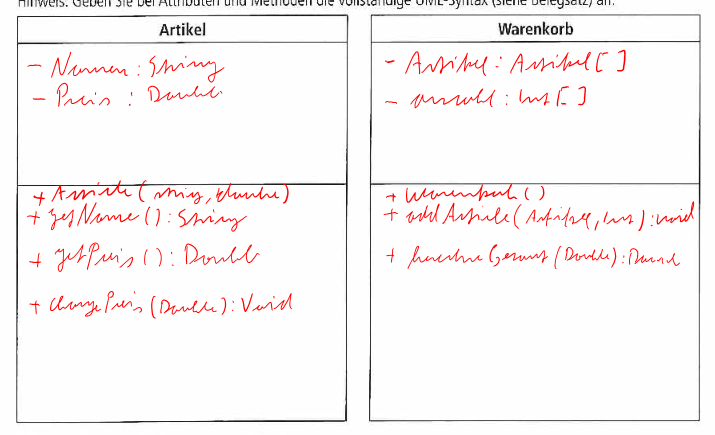

Es ist folgendes Pflichtenheft gegeben:

ein Artikel hat einen Namen und einen Preis
Beim Anlegen eines neuen Artikels werden Name und Preis festgelegt
Der Name eines Artikels kann abgefragt, aber nicht verändert werden.
Der Preis eines Artikels kann abgefragt und verändert werden.
Einem "Warenkorb" können verschiedene Artikel in beliebigen Stückzahlen hinzugefügt werden.
Für den Inhalt des Warenkorbs kann der Gesamtwert berechnet werden.
Instanzvariablen sind nach außen nicht sichtbar (information hiding/geheimnisprinzip)
Methoden sollen von überall her aufrufbar sein.

Das Pflichtenheft wird um folgende Punkte erweitert:

Die Versankosten sollen ebenfalls ermittelt werden.
Bei Standard-Lieferungen und Express-Lieferungen werden unterschiedliche Berechnungsalgorytmen verwendet.
Die Berechnungsalgorythmen der Versankosten wechseln häufig, deshalb sollen sie vom Warenkorb entkoppelt sein

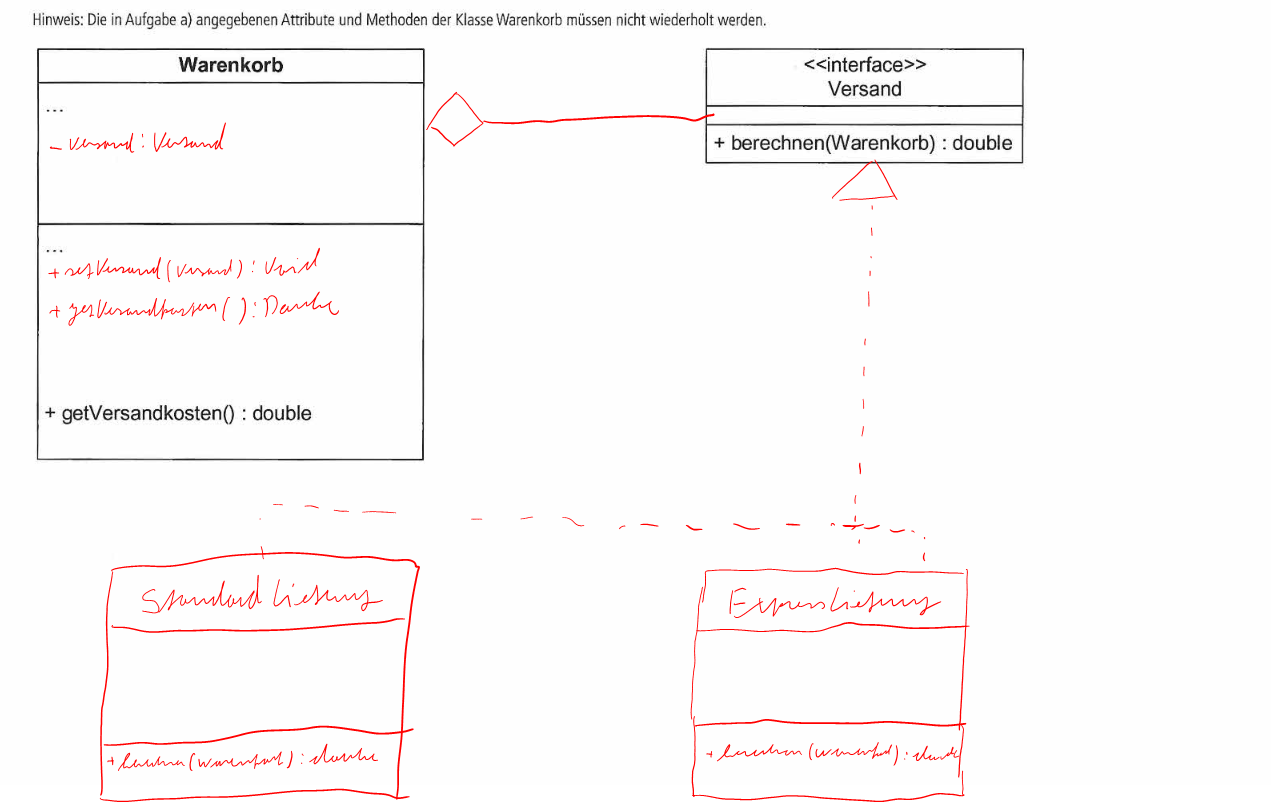

Dazu soll die Klasse "Warenkorb" um eine Referenz "versand" vom Typ des Interdace "Versand", eine Methode "setVersand" und Setzen der Versandart und eine Methode "getVersandkosten" zur Abfrage der Versandkosten erweitert werden.
-> Ergänzen Sie das Klassendiagramm!

Implementieren Sie in Pseudocode die Methode "getVersandkosten" der Klasse Warenkorb

public double getVersandkosten()
{
  double versankosten = versand.berechnen(this)
  rueckgabe versandkosten
}

-----------------------

Erläutern Sie den Unterschied zwischen den Relationen "Aggregation" und "Komposition"

Bei einer Aggregation handelt es sich um eine Teil-Ganzes Beziehung, und bei einer Komposition um eine Abhängigkeitsbeziehung, was bedeutet das eine Klasse nicht ohne die Andere existieren kann. Beide Beziehungen beschreiben Abhängigkeiten voneinander und enthalten Multiplizitäten.

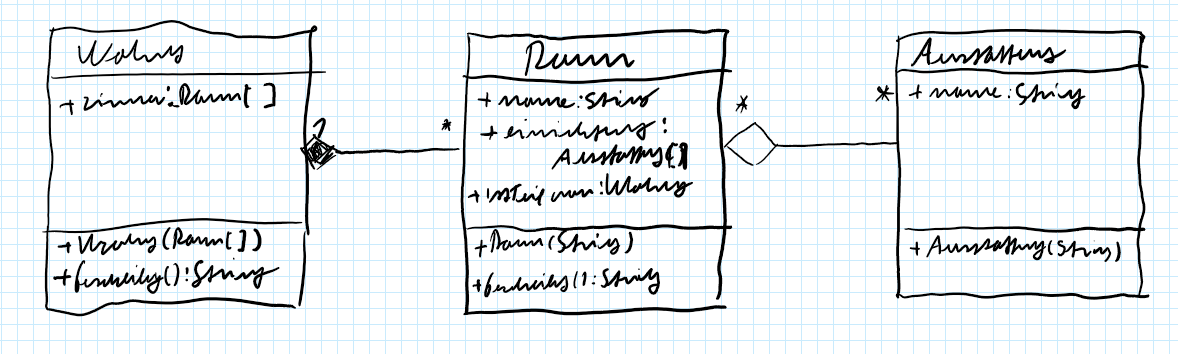

Die Relation "Raum" enthält Ausstattung entspricht einer m:n-Relation in einem Entity-Relationship-Diagramm. Erläutern Sie die unterschiedliche Umsetzung einer m:n Relation in einer Datenbank gegenüber der entsprechenden Relation in einem objektorientierten Modell. (Hinweis: Beziehen Sie sich in ihrer Erläuterung auf die 1. Normalform)

Das ein Raum mehrere Ausstattungsmerkmale haben kann und ein Ausstattungsmerkmal bei mehreren Räumen auftreten kann, wird in einem Klassendiagramm durch listenförmige Attribute dargestellt.

Die erste Normalform verbietet listenförmige Attribute in einer Datenbank. Stattdessen werden m:n-Relationen durch eine Zwischentabelle dargestellt, die die Schlüsselattribute beider Relationspartner miteinander kombiniert.

Die Umsetzung der Relation "Wohnung enthält Raum" ist redundant gestaltet

Erläutern Sie dies anhand des Klassendiagramms
- Raum enthält das Attribut istTeilVon Wohnung. Das ist eine Dopplung.
Nennen Sie je ein Vorteil und einen Nachteil dieser redundanten Speicherung.
- Vorteil: Sie ermöglicht eine schnelle Zuordnung zu Wohnung
- Nachteil: Sie verbraucht Speicherplatz und macht das Modell komplexer

Geben Sie den Quellcode des Konstruktors der Klasse "Wohnung" an, der den Wert des Attributs "zimmer" setzt und für jeden Raum angibt, dass er Teil dieser Wohnung ist.

public Wohnung (Raum[] raeume)
{
  zimmer = raeume
  foreach(Raum r in Zimmer)
  {
    r.istTeilvon(this);
  }
}

Geben Sie den Quellcode der Methode "beschreibung" der Klasse "Wohnung" an. Die Methode soll für alle Räume der Wohnung deren Beschreibung liefern.

public string beschreibung()
{
  string ergebnis = "";
  foreach(Raum r in Zimmer)
  {
    ergebnis += r.beschreibung();
  }
  return ergebnis;
}

Die in Aufgabe 2 genannte Klasse "Raum" verfügt über folgende Methode

public string beschreibung()
{
  string ausgabe = name + " verfügt über folgende Ausstattungsmerkmale: ";
  for (int i = 0; i <= einrichtung.size; i++)
  {
    ausgabe += einrichtung[i].name + ", ";
  }
  return ausgabe;
}

Beim Aufruf dieser Methode erscheint zunächst die Meldung "NullReferenceException". Nach entsprechender Korrektur des Programms erscheint die Meldung "ArrayOutOfBoundsException".

aa) Erklären Sie den Begriff Exception im Allgemeinen

Eine Exception ist ein Objekt welches beim Debuggen Aufschluss über die Art des Fehlers liefert

ab) Um welche speziellen Exceptions handelt es sich hier?

NullReferenceException gibt an, wenn eine undeklarierte Variable vor der Deklaration verwendet wird

ArrayOutOfBoundsException wird ausgegeben wenn der falsche Index übergeben wird, der die Gesamtgröße des Arrays übersteigt.

ac) Wie kann man ein Programm erweitern, um eine Exception abzufangen?

Mit Try Catch Blöcken kann eine Exeption zur Laufzeit erkannt und ausgegeben werden.

ad) Korrigieren Sie das Programm so, dass beide Exceptions nicht mehr auftreten

public string beschreibung()
{
  string ausgabe = this.name + " verfügt über folgende Austattungsmerkmale: ";

  for(int i = 0; i < einrichtung.size; i++)
  {
    ausgabe += einrichtung[i].name + ", ";
  }
  return ausgabe;
}

b) Sollte das Attribut "name" der Klasse "Raum" keinen Wert haben, führt das Programm zu einem nicht zufreidenstellenden Ergebnis. Formulieren Sie den Code des Konstruktors der Klasse "Raum" so, dass dieses Problem nicht entsteht

Public Raum(name string)
{
  this.name = "Kein Name";
}

c) Nennen Sie einen weiteren Grenzfall, der beim Testen des Programms zu beachten ist und der zu einem nicht zufriedenstellenden Ergebnis führt

Es sollte in Betracht gezogen werden, dass Raum keinen Namen haben könnte.

Die Kfz-Kennzeichen werden in einem Array gespeichert. Zur Suche nach einem bestimmten Kennzeichen soll die folgende Funktion verwendet werden:

int suchen(String suchwert, String[] parkliste, int startposition, int endposition)
{
  int mitte=(startposition+endposition)/2;
  falls suchwert < parkliste[mitte]
    rueckgabe suchen(suchwer, parkliste, startposition, mitte+1)
  falls suchwert > parliste[mitte]
    rueckgabe suchen(suchwert, parkliste, mitte+1, endposition)
}

Schreiben Sie in Pseudocode einen Algorithmus, der ein Arrayelement an der Stelle i löscht. Die länge des Arrays beträgt parkliste.laenge

Weitere OOP Begrifflichkeiten

Garbage Collector -> Räumt nicht mehr verwendete Objekte aus dem Speicher.
Getter und Setter -> Dienen zum Zugriff auf private Attribute einer Klasse und ermöglichen Kontrolle beim Lesen und Ändern der Daten
Konstruktor -> Wird aufgerufen wenn ein Objekt neu erzeugt wird. Kann Parameter annehmen, um das Objekt gleich richtig zu initialisieren
this -> Verweist auf das aktuelle Objekt, innerhalb der Klasse
Polymorphie -> Objekte können unterschiedliches Verhakten Zeigen, obwohl sie denselben Typ haben.
interface -> Eine Schnittstelle, die vorgibt was eine Klasse tun soll, Implementierung erfolgt in Klassen
Abstrakte Klasse -> Kann nicht dierekt instanziert werdne und dient als gemeinsame Oberklasse mit fertiger funktionalität
Kapselung -> Daten werden versteckt (private) und nur über Getter/Setter zugänglich gemacht.
