Entwurf Vortrag

Einleitung

Hallo in die Runde, Ich möchte euch heute meine Simulationsprojekt "Microlife-Lab" vorstellen. Dieses Projekt beinhaltet eine vereinfachte, aber biologisch akkurate Simulation über das verhalten verschiedener Mikroorganismen auf einer Oberfläche mit Nährstoffen unter verschiedenen Umweltbedingungen, welche der Benutzer selber festlegen kann mit einer anschließenden grafischen Auswertung. Ich möchte in diesem Vortrag auf die Entwicklung, näher meine Entscheidungen für die Wahl der Programmiersprache und Frameworks eingehen und anschließend die Umsetzung des Projektes kurz vorstellen anschließend mit einem Fazit meinerseits.

Ausgangslage der Projektentwicklung

Konzeptionierung

Da ich auf Webentwicklung durch meine Firma spezialisiert war, und auch im vorherigen Projekt viel Erfahrung mit Node.JS, Electron und Co. sammeln konnte, entschied ich mich darauf aufzubauen.

Zur Versionsverwaltung habe ich mich für ein Repository auf Github entschieden, um immer den Aktuellen stand abrufen zu können, und auch eine Übersicht über die schon vorgenommen Arbeiten zu haben.

Neben den vorgegebenen Rahmenbedingungen an das Projekt war es zunächst wichtig eine JavaScript-Bibliothek zu finden, welche die Animation und auch die Technischen vorgaben in der Entwicklung vereinfachen. Hier bat sich die Bibliothek p5.js an, nicht nur für die Vereinfachung des Quellcodes mit integrierten mathematischen Funktionen, als auch bei der visuellen Darstellung der Simulation.

Des weiteren was es mir wichtig, für den Code und die  Projektstruktur Redundanz zu vermeiden.

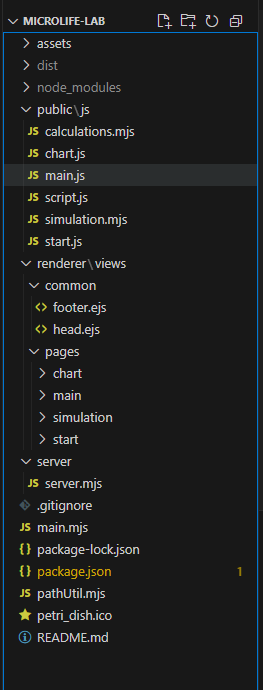

Hier hat sich Bootstrap und insbesondere auch das EJS (Embedded JavaScript Templates)-Framework angeboten. Durch die vorgegebene Projektstruktur durch Node.Js, konnte der Quellcode einfach und übersichtlich gehalten werden. Insbesondere gab sich das zu erkennen bei den Wachstumsfunktionen der einzelnen Mikroorganismen, und auch bei der Berechnung der Sterbe- und Vermehrungsrate. Es ergab sich nun folgende Projektstruktur:


Ein weiterer Vorteil von Node.JS ist der integrierte Paketmanager npm. Dadurch kann dieses Projekt sehr einfach installiert, gestartet und kompiliert werden.

Wahl der Datenquelle und wissenschaftliche Plausibilität

Neben einer hohen Anzahl von Wissenschaftlichen Publikationen über das Verhalten der Mikroorganismen konnte ich auch meinen Vater zu Rate ziehen, der promovierter Fachexperte in diesem Bereich ist. Durch ihn konnte ich mich beraten lassen, Fachliteratur und Ideen einholen. Durch die hohe Anzahl der Quellen werde ich im Rahmen dieses Vortrages nicht weiter darauf eingehen.

Umsetzung des Projektes

Die Umsetzung des Projektes hat sich in verschiedene Schritte aufgeteilt. Darunter:

  1. Aufsetzen des Projektes / Repository erstellen etc.
  2. Benutzeroberfläche gestalten und konzeptionieren
  3. Implementierung der visuellen Darstellung
  4. Implementierung des Faktors Zeit und Geschwindigkeit
  5. Implementierung der Wachstums- Teilungs- und Sterbefunktionen
  6. Implementierung einer grafischen Auswertung mithilfe von eCharts.

Auf die punkte 4 und 5 möchte ich hier genauer eingehen, da sie den Wesentlichen Teil der Simulation ausmachen.

Der Faktor Zeit

Um die Simulation realistisch zu halten entschied ich mich die Zeit von Stunden in Sekunden zu skalieren. Das bedeutet das jeder Iterationsschritt für den Nutzer auf der ersten Geschwindigkeitsstufe eine Stunde in der echten Welt widerspiegelt.

Zunächst wird die eingegebene Simulationszeit als Parameter entsprechend verarbeitet und jeweils in Minuten und Stunden umgerechnet. Durch die Timescale-Variable konnten entsprechende Geschwindigkeitsstufen realisiert werden.

switch(activeButtonId) {
    case "normal": timeScale = 1; break;
    case "fast": timeScale = 2; break;
    case "faster": timeScale = 3; break;
}

Die Timescale-Variable beeinflusst weiterhin die Intervalldauer der Simulationsschritte:

const getIntervalTime = () => {
    return 1000 / timeScale;
};

Die Wachstumsraten:

baseGrowthRate = calculateGrowthRateEscherichiaColi(temperature, concentration, ph, moisture, p) * timeScale;

Die Mutationen:

const lambda = 0.2; // Durchschnittlich 1 Mutation alle 5 Zeiteinheiten
if (randomExponential(0.2) < 0.1) {
    this.mutate();
}

Die Zellteilung:

if (this.age > DIVISION_AGE_THRESHOLD && this.size > DIVISION_SIZE_THRESHOLD && p.random() < divisionRate * capacityFactor) {
    this.divide();
}

Der Tod:

const deathProbability = calculateDeathRate(this.age, microbes.length, ph, moisture, temperature, microOrganism, p);
if (p.random() < deathProbability) {
    this.death();
}

Und die Geschwindigkeit, mit der die Zeit fortschreitet:

simulationTime += (timeScale * SIMULATION_UPDATE_INTERVAL) / 60;

Die Simulation läuft in einem setInterval-Timer, der basierend auf der Timescale-Variable die Zeit in Stunden inkrementiert:

interval = setInterval(() => {
    if (currentIndex < cells.length) {
        currentIndex++;
        simulationTime += 3600;
    } else {
        clearInterval(interval);
        simulationActive = false;
        console.log("Simulation beendet");
    }
}, getIntervalTime());

Zusammenfassend wichtige Aspekte:

  • Jede Iteration repräsentiert eine Stunde (3600 Sekunden)
  • Die Simulationsgeschwindigkeit bestimmt, wie oft dieser Schritt pro Sekunde ausgeführt wird
  • Alle biologischen Prozesse (Wachstum, Zellteilung, Tod) werden dynamisch mit der simulierten Zeit skaliert.

Wachstums- Teilungs- und Sterbefunktionen

Bei den ausschlaggebenden Funktionen für das Verhalten der Mikroorganismen wurden wissenschaftliche Quellen genutzt. Alle diese Funktionen wurden der Übersichtlichkeit halber in einer separaten Datei gespeichert und an die entsprechende Hauptlogik durchgereicht.

Beispiel für die Berechnung des Wachstums von Candida-Albicans:

export function calculateGrowthRateCandida(temperature, concentration, ph, moisture,p) {
    let baseGrowthRate;

    if (temperature <= 0 || temperature > 50) {
        baseGrowthRate = 0;
    } else if (temperature > 0 && temperature < 5) {
        baseGrowthRate = 0.001;
    } else if (temperature >= 5 && temperature < 20) {
        baseGrowthRate = p.map(temperature, 5, 20, 0.01, 0.05);
    } else if (temperature >= 20 && temperature <= 37) {
        baseGrowthRate = p.map(temperature, 20, 37, 0.05, 0.2);
    } else if (temperature > 37 && temperature <= 50) {
        baseGrowthRate = p.map(temperature, 37, 50, 0.2, 0.01);
    }

    // Nährstoffkonzentration beeinflusst die Wachstumsrate linear (z.B. von 0 bis 100 %)
    // Konzentration in Prozent, 0 % = kein Wachstum, 100 % = volles Wachstum
    let pHFactor = 1 - Math.abs(ph - 5.5) / 5 // Optimal pH around 5.5
    pHFactor = p.constrain(pHFactor, 0.1, 1)

    let moistureFactor = p.map(moisture, 0.3, 0.9, 0, 1)
    moistureFactor = p.constrain(moistureFactor, 0, 1)

    const nutrientFactor = concentration / 100

    return baseGrowthRate * nutrientFactor * pHFactor * moistureFactor
}

Hier werden die Eingabeparameter alle mit berücksichtigt und jede Wachstumsfunktion spiegelt die für den entsprechenden Mikroorganismus wieder.

Die Funktion für den Zelltod



export function calculateDeathRate(age, crowding, pH, moisture, temperature, microOrganism) {

    const BASE_GROWTH_RATE = 0.0001
    const CROWDING_FACTOR = 0.001
    const MAX_MICROBES = 2000

    let baseDeathRate = BASE_GROWTH_RATE * (age/500);
    let crowdingFactor = (crowding / MAX_MICROBES) * CROWDING_FACTOR;
    let tempStress = 0;
    let pHStress = 0;
    let moistureStress = 0;

    switch(microOrganism) {
        case "candida":
            if (temperature < 20 || temperature > 45) tempStress = 0.0003;
            if (pH < 2 || pH > 10) pHStress = 0.0002;
            if (moisture < 0.8) moistureStress = 0.0004;
            break;
        case "aspergillus":
            if (temperature < 6 || temperature > 47) tempStress = 0.0004;
            if (pH < 2 || pH > 11) pHStress = 0.0001;
            if (moisture < 0.77) moistureStress = 0.0003;
            break;
        case "penicillium":
            if (temperature < 4 || temperature > 37) tempStress = 0.0003;
            if (pH < 3 || pH > 8) pHStress = 0.0002;
            if (moisture < 0.80) moistureStress = 0.0004;
            break;
        case "ecoli":
            if (temperature < 7 || temperature > 46) tempStress = 0.0005;
            if (pH < 4.4 || pH > 9) pHStress = 0.0003;
            if (moisture < 0.95) moistureStress = 0.0002;
            break;
        case "staphylococcus":
            if (temperature < 7 || temperature > 48) tempStress = 0.0004;
            if (pH < 4 || pH > 10) pHStress = 0.0002;
            if (moisture < 0.86) moistureStress = 0.0003;
            break;
    }
    return baseDeathRate + crowdingFactor + tempStress + pHStress + moistureStress;
}

Hier wird ebenfalls für jeden entsprechenden Mikroorganismus die Todesrate berechnet. Dazu zählen nicht nur die Umweltbedingungen, sondern auch der Crowding-Faktor welcher bei einer zu hohen Anzahl/Konzentration von Mikroorganismen die Todesrate beeinflusst.

Die Funktion für die Teilung

export function calculateDivisionRate(microOrganism, temperature, pH, moisture, concentration, p) {
    let baseDivisionRate = 0.005;
    let tempFactor = 1;
    let pHFactor = 1;
    let moistureFactor = 1;
    let nutrientFactor = concentration / 100;

    switch(microOrganism) {
        case "candida":
            tempFactor = p.map(temperature, 20, 37, 0.5, 1);
            pHFactor = 1 - Math.abs(pH - 5.5) / 5;
            moistureFactor = p.map(moisture, 0.3, 0.9, 0.5, 1);
            break;
        case "aspergillus":
            tempFactor = p.map(temperature, 20, 35, 0.5, 1);
            pHFactor = 1 - Math.abs(pH - 5.5) / 5.5;
            moistureFactor = p.map(moisture, 0.15, 0.85, 0.5, 1);
            break;
        case "penicillium":
            tempFactor = p.map(temperature, 15, 25, 0.5, 1);
            pHFactor = 1 - Math.abs(pH - 5.5) / 5;
            moistureFactor = p.map(moisture, 0.2, 0.8, 0.5, 1);
            break;
        case "ecoli":
            tempFactor = p.map(temperature, 30, 37, 0.5, 1);
            pHFactor = 1 - Math.abs(pH - 7) / 5;
            moistureFactor = p.map(moisture, 0.3, 0.95, 0.5, 1);
            break;
        case "staphylococcus":
            tempFactor = p.map(temperature, 25, 35, 0.5, 1);
            pHFactor = 1 - Math.abs(pH - 7) / 6;
            moistureFactor = p.map(moisture, 0.25, 0.9, 0.5, 1);
            break;
    }

    tempFactor = p.constrain(tempFactor, 0.1, 1);
    pHFactor = p.constrain(pHFactor, 0.1, 1);
    moistureFactor = p.constrain(moistureFactor, 0.1, 1);

    return baseDivisionRate * tempFactor * pHFactor * moistureFactor * nutrientFactor;
}



Fazit und Problemstellungen

-Letztendlich durchwar dasdie enorme FachwissenUnterstürzung meines Vaters kamFluch und Segen zugleich. Durch sein tiefgreifendes Wissen gab es Diskrepanzen zwischen dem Machbaren oder in der vorgegebenen Zeit realisierbaren.

So wurde ich oft dazu gebracht meinen gesamten Ansatz nochmal zu schwierigkeiten..überdenken und ich habe verschiedene Ansätze probiert. Es ging sogar so weit, dass ich die Echtgröße z.B. 0.05 Mikrometer der einzelnen Mikroorganismen wie in der Realität skalieren wollte. Dies hätte nicht nur Performanzprobleme bereitet, hätte aber auch zu einem kompletten Umdenken der gesamten Simulation geführt. Hierfür war die Zeit nicht ausreichend. Es hat sich als viel zu Kompliziert dargestellt, und entsprechendes tiefgreifendes Wissen in der Mikrobiologie obliegt mir selber nicht. Diese Simulation bietet jetzt zwar ein auf wissenschaftlichen Fakten basiertes Modell, ist aber jedoch aus Sicht von Fachexperten nur die Spitze des Eisberges.

Was ich gerne noch eingebaut hätte ist eine konkrete Definition der Größe der Mikroorganismen, eine verbesserte Aussagekraft beim setzen des Grenzwertes (hier hätte ich mit KBE im Bereich von 10^5 bis z.B. 10^8 arbeiten müssen).
